三層帶露臺別墅全套施工圖及效果圖_別墅設計圖紙,農村房屋設計圖

商品編號：　DC0142
規　　格：　12.5米×15米
支付方式：　在線支付 | 匯款轉賬
郵　　費：　　　電子文件無需郵費
服務保障：
一口價：￥300.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買“圖紙超市”類目下的圖紙可贈送“贈品圖紙”類目下任意三套圖紙，贈品圖紙單獨出售為50元一套，100元三套，本套圖紙僅提供電子文件一份，可用于施工參考或學習資料，您可以下載后打印出圖，售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

21211221詳細介紹

圖紙屬性
編號： DC0142	層數：三層	結構形式：框架結構	主體造價： 38-45萬
開間： 12.5米	進深： 15米	占地面積： 160.8平方米	建筑面積： 450平方米

圖紙內容

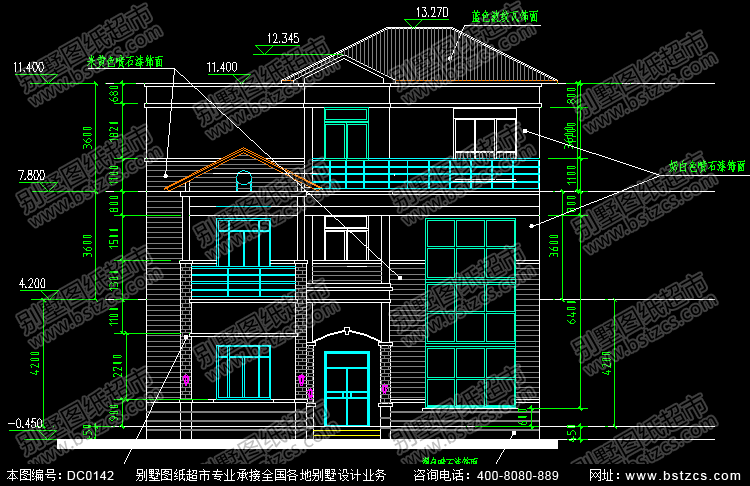

建筑圖：	建筑設計說明、工程做法表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯詳圖、門窗詳圖、門窗表、節點詳圖
結構圖：	結構設計說明、基礎平面圖、基礎詳圖、柱平面圖、一層梁平面圖、二層梁平面圖、三層梁平面圖、三層頂板梁平面圖、二層結構平面圖、三層結構平面圖、三層頂板結構平面圖、屋頂層結構平面圖、樓梯結構圖、節點配筋圖
給排水圖：	給排水設計說明及圖例、給排水系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖
電氣圖：	電氣設計說明及圖例、配電系統圖、一層強電平面圖、二層強電平面圖、三層強電平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖
設計功能
一層：	客廳、臥室（附衛生間）、臥室、棋牌室、廚房、餐廳、儲藏室、衛生間
二層：	客廳、臥室（附衛生間，陽臺）、臥室（附陽臺）、臥室、書房、廚房、餐廳、儲藏室、衛生間
三層：	會客廳、臥室（附陽臺，露臺）、臥室、涼亭、衛生間

本套圖紙有施工圖39張，效果圖2張，包打?。ㄐЧ麍D為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：

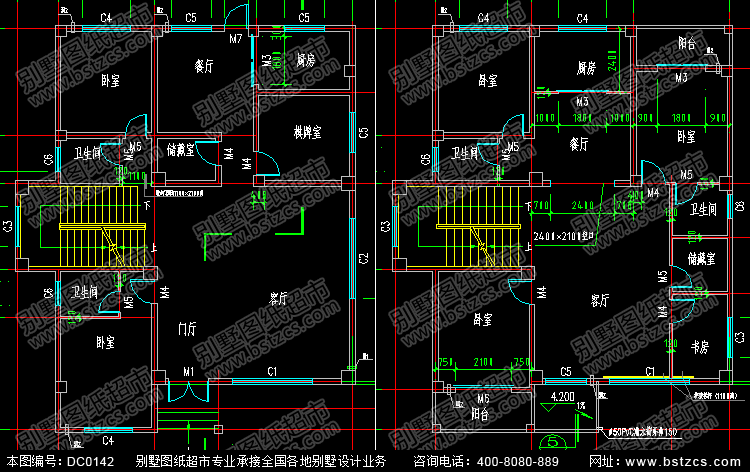

首層戶型：

圖紙預覽：

特別提示

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
贈品圖紙一般都只含有建筑施工圖，無結構施工圖和水電施工圖，只能用于施工參考或學習資料，如果要用于建房請另找設計師將圖紙進一步設計完整；
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
