| 圖紙屬性 | |||
| 編號: DC1406 | 層數: 三層 | 結構形式: 框架結構 | 主體造價: 45-55萬 |
| 開間: 15.2米 | 進深: 13.1米 | 占地面積: 157.5平方米 | 建筑面積: 366平方米 |
| 圖紙內容 | ||||
| 建 筑 圖: | 包含建筑總說明、平面圖、立面圖、剖面圖、樓梯大樣圖、門窗尺寸、節點大樣等 | |||
| 結 構 圖: | 包含基礎平面施工圖、各層梁、柱、樓板配筋及大樣圖等 | |||
| 給排水圖: | 包含各層給排水平面圖、給排水系統圖及大樣圖等 | |||
| 電 氣 圖: | 包含配電系統圖、各層照明平面圖、插座平面圖、弱電平面圖、防雷以及接地平面圖等 | |||
| 設計功能 | ||||

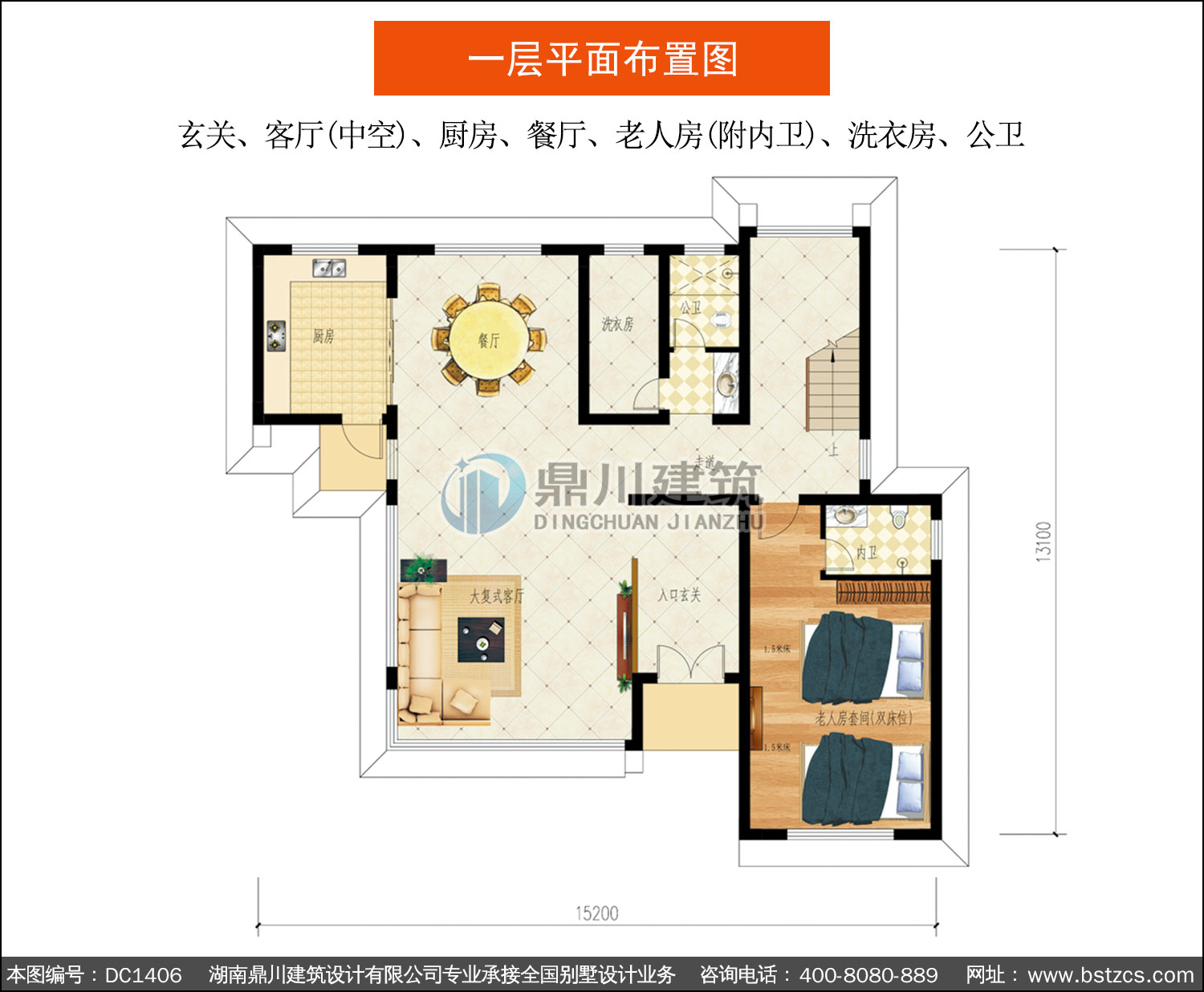

| 一 層: | 玄關、客廳(中空)、廚房、餐廳、老人房(附內衛)、洗衣房、公衛 | |||

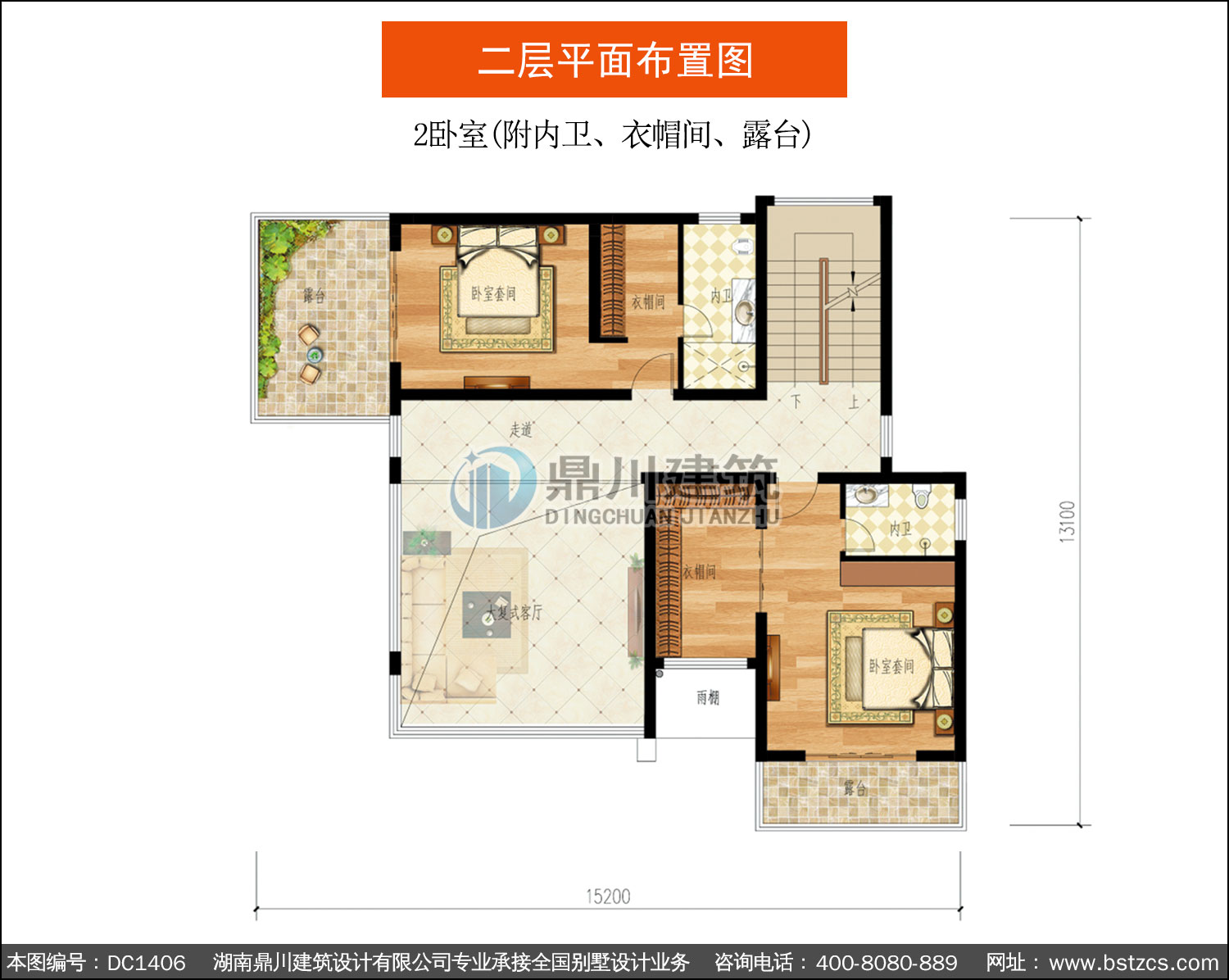

| 二 層: | 2臥室(附內衛、衣帽間、露臺) | |||
| 三 層: | 臥室(附內衛、衣帽間、梳妝區)、露臺 | |||

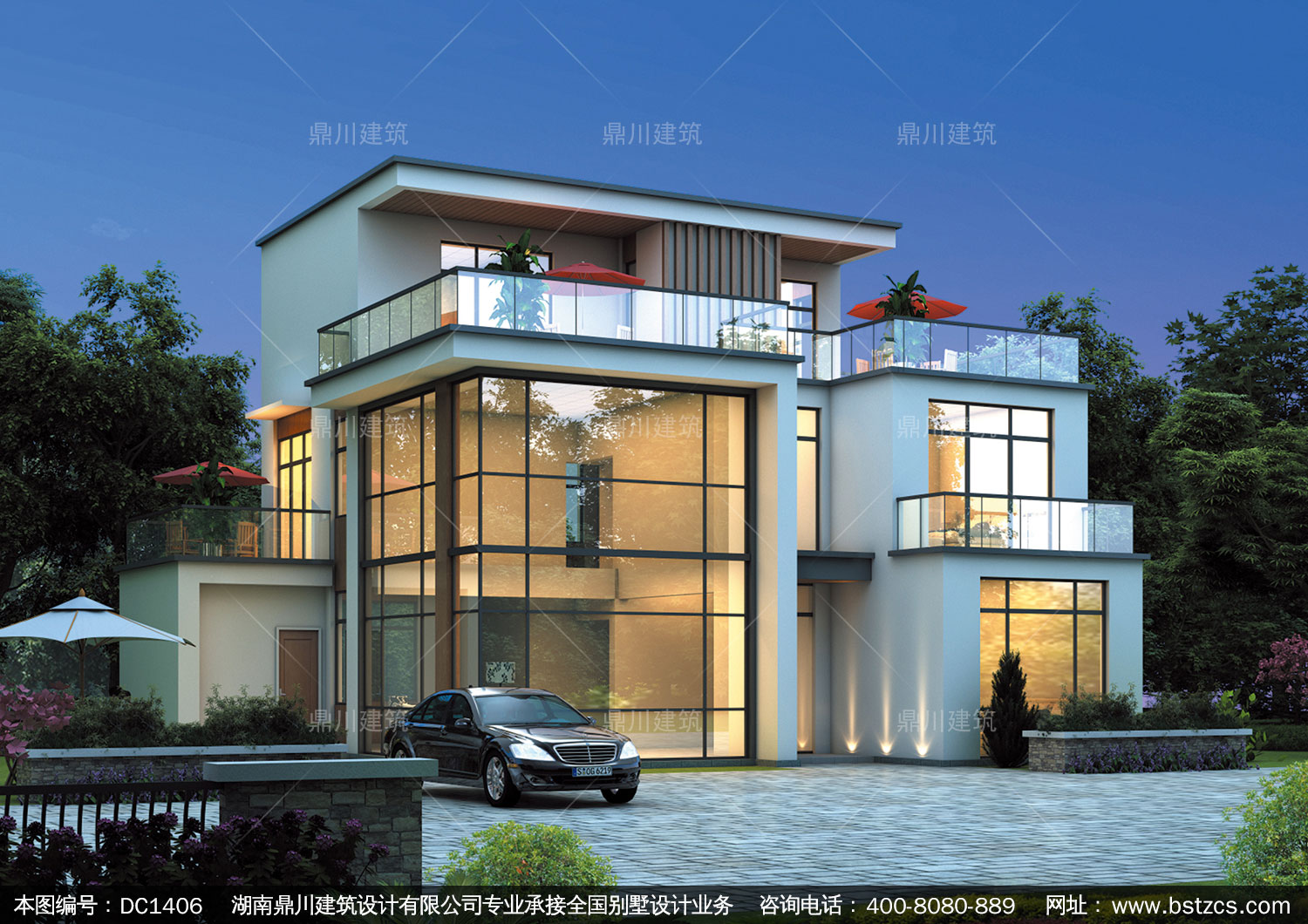

效果圖:
